Stepanek3D - Future Media Production, s.r.o.

Konštruktér a špecialista na 3D tlač

Lazovná 236/5
974 01 Banská Bystrica
Mobil: +421 949 263 305
E-mail: info@stepanek3d.sk
Web: www.stepanek3d.sk

IČO: 52037282
IČ DPH / DIČ: SK2120870147

Kontaktné osoby

Ing. Petr Štěpánek - konštruktér a špecialista na 3D tlač
e-mail: info@stepanek3d.sk; tel.: +421 907 319 874

Naša činnosť:

• Výroba 3D tlačou
• Modelovanie a vývoj:
- prototypovanie
- topologická optimalizácia a generatívny dizajn
- tvorba 3D modelov z technických výkresov
- tvorba modelov a výkresov z fyzických dielov
• 3D skenovanie
• Poradenstvo a školenia pre 3D tlač

Oblasti využitia: Architektúra, Dizajn, Medicína, Modely, Priemysel, Reklama, Sériová výroba, Šport

Využitie 3D tlače v priemysle

Do oblasti priemyslu prenikajú aditívne technológie (3D tlač) relatívne pomaly. Do roku 2040 by však mohli tvoriť až 50% globálnej produkcie (podľa Wohlers report – graf nižšie). Teraz je to len 0,06%.

Projekcia rastu 3D tlače

Dôvodom obmedzeného využitia sú hlavne:
1. Nižšie presnosti výroby,
2. Nedostatočne zabezpečená opakovateľnosť výroby,
3. Nízka výrobná produktivita,
4. Znížené mechanické vlastnosti finálnych dielov.

Poďme si ich postupne rozobrať a zistiť, kde si môže 3D tlač nájsť uplatnenie aj v súčasnosti.

   

Nižšie presnosti výroby

Tie sú dané technologickým procesom vrstvenia (ovplyvňuje presnosť v osi Z) ako aj spôsobom nanášania/vyt­vrdzovania materiálu v osi YZ. Taktiež presnosť ovplyvňuje aj rada ďalších faktorov ako rozmerová zmena v dôsledku teplotných pnutí alebo vytvrdzovania, nepresnosti posuvov/podávania stroja a pod.

Aké presnosti môžeme dosiahnuť? Vzhľadom na to, že aditívne technológie zahŕňajú viacero technológií, v tabuľke nižšie nájdete prehľad dosiahnuteľných presností pre jednotlivé technológie:

Technológia Presnosť
FDM/FFF ±0,5% (najlepšie ±0,5 mm)
SLA/DLP ±0,5% (najlepšie ±0,15 mm)
SLS ±0,3% (najlepšie ±0,3 mm)
MJ ±0,1 mm
BJ ±0,2 mm
DMLS/SLM ±0,1 mm

Z daného prehľadu vyplýva, že pre funkčné diely nemusia byť dostačujúce ani najlepšie dosiahnuteľné tolerancie ±0,1 mm.

Ako je možné vyrábať funkčné diely aj napriek nízkej presnosti 3D tlače?

V praxi sa používajú 2 možné spôsoby. Pre oba z nich sa začína výrobou polotovaru z 3D tlačiarne.

Prvý spôsob je využitie hybridných technológií, resp. kombinácie aditívnych a subtraktívnych technológií. Pre zvýšenie presnosti výroby sa využívajú aj systémy nulových bodov na presné upnutie dosiek medzi jednotlivými technologickými operáciami:

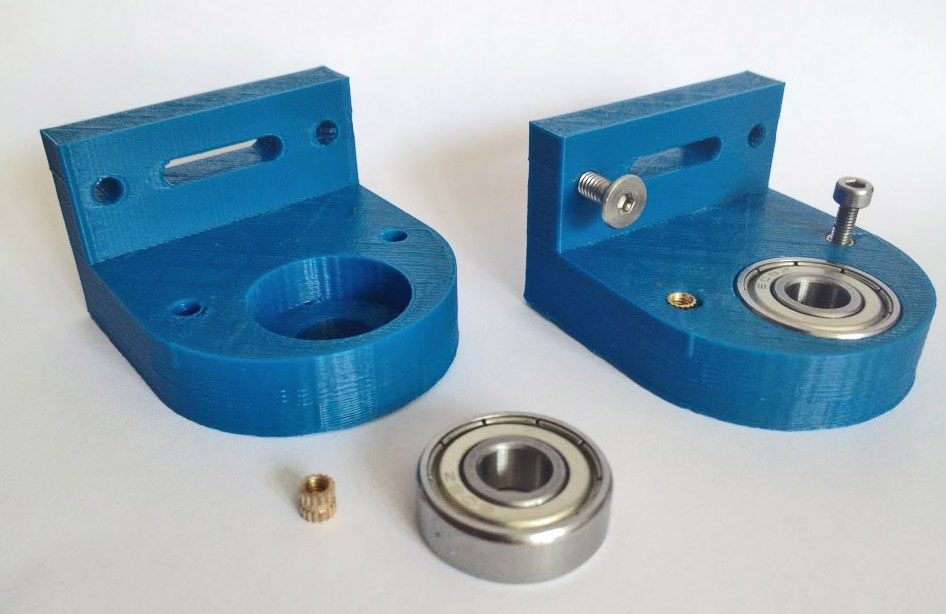

Druhý spôsob je zalisovanie presných obrábaných komponentov do 3D tlačeného dielu:

3d tlač v priemysle

Nedostatočne zabezpečená opakovateľnosť výroby

Opakovateľnosť súvisí s nestabilitou výrobného procesu 3D tlače. To sa prejaví na vyšších nepresnostiach a znížených mechanických vlastnostiach daných dielov. Riešenie je zosilniť dané diely v kritických miestach a rozšíriť tolerančné polia.

Nízka výrobná produktivita

Nízka produktivita 3D tlačiarní sa s touto technológiou spája už od jej vzniku (v roku 1986). V súčasnosti však práve pre tento nedostatok boli vyvinuté produkčné systémy, ktoré sú vhodné aj pre sériovú výrobu dielov:

Pri štandardných 3D tlačiarňach je riešenie paralelné škálovanie, a teda použitie viacerých tlačiarní:

Znížené mechanické vlastnosti finálnych dielov

Pri technológii FFF/FDM vznikajú na 3D tlačiarni tzv. anizotrópne výrobky, čo znamená, že proces vrstvenia diel v smere vrstvenia výrazne zoslabí. V praxi môže mať výrobok až 5-násobne nižšiu pevnosť v ťahu v smere XZ ako v XY. Riešenie je vhodne polohovať diel vzhľadom na tlačovú podložku a brať do úvahy budúce zaťaženie dielu.

Ešte vhodnejšie riešenie je použiť technológiu, ktorá produkuje plne izotropné výrobky.

V závere môžeme konštatovať, že aj napriek tomu, že 3D tlač má množstvo technologických obmedzení, existujú spôsoby a riešenia, aby bolo možné využívať 3D tlač aj v priemysle.

Článok bol publikovaný: 26. 2. 2021



3D tlač na mieru

Stepanek3D vie v rámci 3D tlače (výrobou aditívnymi technológiami) navrhnúť výrobnú technológiu, optimalizovať proces, vytvoriť a upraviť 3D modely a realizovať samotnú výrobu.

S narastajúcimi skúsenosťami spoločnosť začala využívať aj ďalšie technológie a okrem tavenia plastovej struny (FDM), pracuje s vytvrdzovaním živice (DLP) a spekaním polymerových a kovových práškov (SLS/MJF/DMLS­/SLM).

Maximálny počet kusov, ktoré dokáže spoločnosť vyrobiť závisí od ich aktuálnych kapacít. Pre existujúcich klientov vyrába v objemoch stovky až tisícky kusov mesačne. Úspešne zrealizovala vyše 400 projektov pre 3D tlač pre viac ako 150 firiem na Slovensku, v Čechách a v Rakúsku.

Víziou Stepanek3D je minimalizovať vaše náklady, skrátiť výrobný čas a inovovať.

Celé naše portfólio výrobkov nájdete na stránke stepanek3d.sk/por­tfolio

Novinky v našej brandži

• Aké materiály sa používajú pri 3D tlači?
• Využitie 3D tlače v priemysle
• Topologická optimalizácia
• Generatívny dizajn – revolučný nástroj optimalizácie?

Viac článkov nájdete na: stepanek3d.sk

Modelovanie a vývoj

• Profesionálne 3D modelovanie nových dielov a zostáv určených pre výrobu 3D tlačou
• Úprava a optimalizácia existujúcich modelov
• Topologická optimalizácia a generatívny dizajn – odľahčovanie dielov a redukcia zostáv na menšie celky
• Reverzné inžinierstvo – prevod fyzického dielu do digitálneho modelu
• 3D skenovanie

Výroba 3D tlačou

• Pomôžeme vám vybrať najvhodnejšiu technológiu a materiál na základe vašich požiadaviek
• Špecializujeme sa na technológie tavenia plastovej struny, vytvrdzovania živice a spekania polymérového prášku a kovu
• Novinkou je kompozitná výroba – zmes 2 materiálov s unikátnymi vlastnosťami, ktorá využíva to najlepšie z nich

Poradenstvo a školenia

• Pomôžeme vám rozhodnúť sa, či bude pre vaše podmienky výroba 3D tlačou rentabilná a vypočítať návratnosť investície
• Naučíme vás, ako sa zorientovať a vybrať si najvhodnejšiu technológiu a materiály na základe vašich potrieb
• Poradíme vám, ako optimalizovať už existujúcu výrobu a vyťažiť maximum z používania 3D tlače a aditívnej výroby

Článok bol publikovaný: 4. 1. 2021



Poloha na mape

Galéria

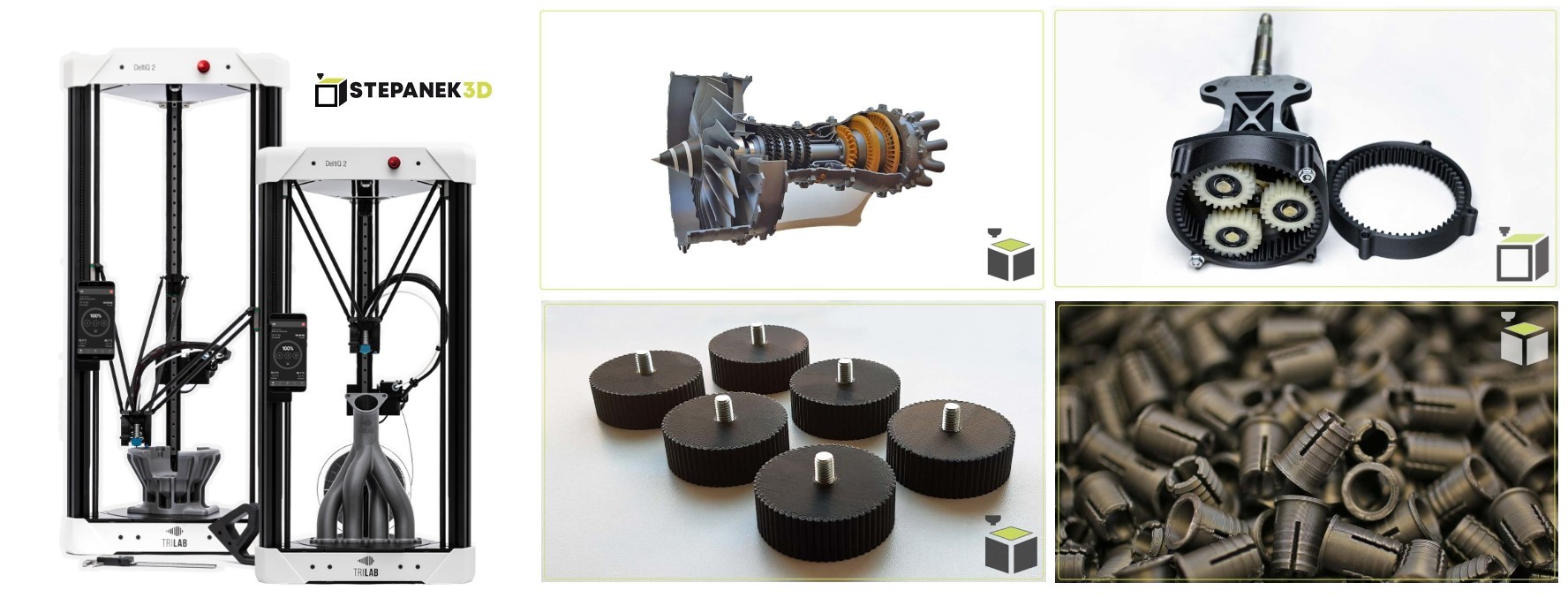

Technické diely 3D tlačou
